母线槽安装新工艺 手持免打孔铆接方案

母线槽行业痛点：传统连接工艺的四大瓶颈

母线槽作为高层建筑、工业厂房的核心配电设备，其生产安装的效率与连接可靠性直接决定供电系统稳定性。当前母线槽行业普遍采用的螺栓搭接、焊接等传统工艺，正面临着难以破解的四大核心痛点，严重制约行业降本增效与品质升级。

传统螺栓搭接需先精准钻孔，再进行多螺栓紧固，工序繁琐且对操作要求极高。钻孔过程易产生毛刺，若清理不彻底会增加接触电阻，导致运行时局部过热，甚至引发安全隐患。螺栓紧固需严格控制力矩，多螺栓连接时力矩偏差超过 20% 就会造成接触面压强不均，加速氧化老化，而人工操作很难保证一致性。这种工艺不仅单次连接耗时长达 3-5 分钟，还需额外采购螺栓、垫圈等耗材，综合成本居高不下。

焊接工艺在母线槽生产中同样存在明显缺陷。焊接产生的高温会破坏铝镁合金外壳的防腐镀层，导致抗腐蚀能力下降，无法满足 1200 小时盐雾试验的行业要求。同时高温易造成板材热变形，影响母线槽结构紧凑性，尤其对密集型母线槽的绝缘可靠性构成威胁。此外，焊接过程中产生的烟尘、有害气体污染环境，不符合绿色制造趋势，还需额外投入环保设备。

母线槽安装场景复杂，既有车间量产的批量作业，也有建筑竖井、高空吊顶的现场施工。传统设备功能单一，钻孔、铆接、整平需多台工具配合，搬运繁琐且效率低下。户外或高空作业时，有线设备受电源、气管束缚，操作灵活性极差，增加施工安全风险。

传统工艺还存在材质适配性差的问题。母线槽常用铝镁合金、铜排、镀锌板等多种材质，铜铝异种金属连接时易发生电化学腐蚀，而焊接、普通铆接难以兼顾不同材质的连接需求，连接点抗疲劳性能不足，无法保障母线槽 25 年以上的设计使用寿命。

这些痛点与母线槽行业 “高效、可靠、绿色、低成本” 的发展需求形成尖锐矛盾，而盾川铆钉枪适配SPR自冲铆或无铆钉铆接方案，正是针对这些核心痛点量身打造的创新解决方案。

二、核心突破：盾川双枪组合的六大核心优势

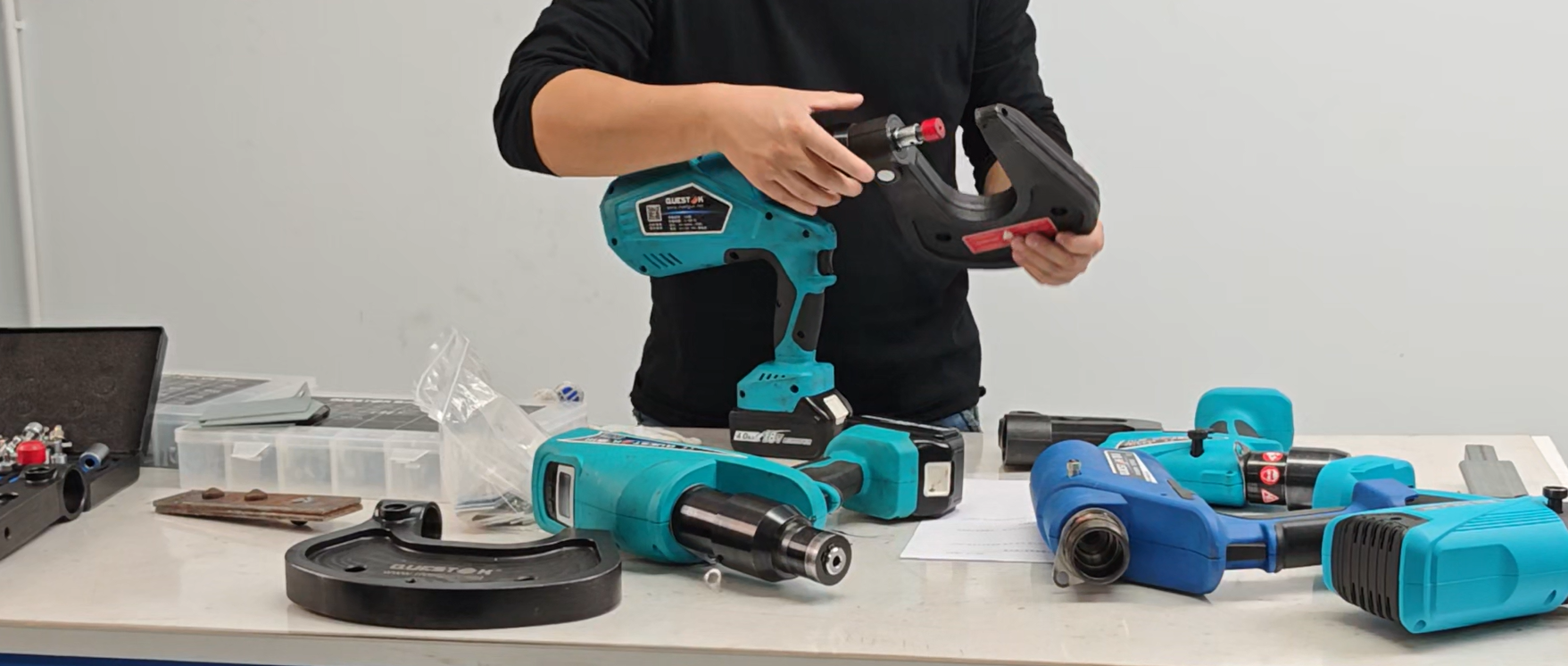

盾川深耕工业铆接技术，针对母线槽材质特性（铝镁合金、铜排、镀锌板）和应用场景，打造自穿刺铆钉枪与无铆钉铆接枪双产品矩阵，以 “免打孔、多功能、高适配、强可靠” 为核心，实现六大技术突破，全面破解行业痛点。

1. 免打孔核心技术，省工序提效率

盾川自穿刺铆钉枪采用专用合金钢铆钉，通过精准液压驱动，可直接穿透 2-4.5mm 厚的母线槽板材，无需预先钻孔，单次铆接耗时低至 0.8 秒，较传统螺栓工艺效率提升 4-6 倍。无铆钉铆接枪则通过冷压成型技术，使板材自身发生塑性变形形成机械咬合，完全无需铆钉等耗材，进一步降低成本。

免打孔设计从根本上避免了钻孔带来的毛刺、结构损伤等问题，连接点无应力集中，保障母线槽结构完整性。同时省去钻孔、清毛刺、螺栓装配等多道工序，在母线槽外壳拼接、铜排固定等场景中，单条母线槽安装时间从 1.5 小时缩短至 20 分钟，大幅提升施工效率。

2. 一枪多用全能适配，切换便捷

两款产品均支持快速模具切换，搭配压铆、打孔、整平三大核心功能，真正实现 “一枪多用”。通过更换不同规格模具（适配 M4-M8 铆钉、0.8-6mm 板材），可满足母线槽生产安装的全场景需求：整平功能解决运输或加工中产生的板材变形，确保装配精度；打孔功能适配特殊连接需求，无需额外携带钻孔工具；压铆功能则根据材质选择自穿刺或无铆钉模式，灵活应对不同连接场景。

模具切换过程简单快捷，无需专业工具，普通工人 30 秒即可完成，大幅减少设备更换时间。这种全能设计避免了多工具携带和切换的麻烦，尤其适合现场安装的复杂场景，降低施工门槛和劳动强度。

3. 高强度可靠连接，保障长期稳定

盾川自穿刺铆钉枪的连接点抗拉强度超 300MPa，抗剪强度可达 40-60MPa，动态疲劳强度远超点焊工艺，经 10 万次振动测试无松动，完全满足母线槽长期运行的机械稳定性要求。无铆钉铆接的冷压咬合结构，接触面积大，接触电阻低于 0.1Ω，符合行业导电性能标准，避免局部过热风险。

连接过程无高温影响，不会破坏母线槽外壳的防腐镀层和导体绝缘层，保障产品抗腐蚀能力，经测试可通过 1200 小时盐雾试验，与母线槽 25 年使用寿命同步。对于铜铝异种金属连接，无需额外涂覆抗氧化剂，即可有效避免电化学腐蚀，提升连接可靠性。

4. 材质适配性广，保护基材性能

盾川铆接产品均针对母线槽常用的铝镁合金（厚度≥2mm）、铜排镀锡、镀锌板（厚度≥2.5mm）等材质专项优化，可实现同类或异种金属的可靠连接。自穿刺铆钉枪的特制铆钉刃部设计，能穿透镀层而不破坏其完整性，保障防腐性能；无铆钉铆接的冷压工艺无热效应，不会导致基材晶粒粗大、脆化，保持材料原有机械性能。

在复合母排连接、外壳拼接等场景中，可轻松应对铝 - 钢、铜 - 铝等传统工艺难以处理的材质组合，为母线槽设计提供更多灵活性，同时避免焊接带来的材质损伤和污染问题。

5. 便携智能操作，适配多元场景

盾川铆接产品均采用轻量化设计，整机重量≤3kg，搭配人体工程学握把和可调节肩带，单手即可操作，大幅降低高空作业疲劳感。搭载大容量锂电池，续航可达 8 小时以上，支持快充功能，摆脱电源线和气管束缚，适配建筑竖井、吊顶等复杂安装环境。

设备配备数字显示屏，可实时显示压力、电量、工作次数等参数，根据不同材质和厚度精准调节压力（0-120MPa），避免过压导致板材变形或欠压导致连接松动。自穿刺铆钉枪还具备压力过载保护功能，无铆钉铆接枪搭载智能定位系统，确保操作安全精准，普通工人经 1-2 天培训即可熟练掌握。

6. 绿色环保低成本，降本增效显著

盾川铆接产品均采用冷加工工艺，无烟尘、无有害气体排放，无噪音污染，能耗较焊接工艺降低 70%，契合绿色制造需求。自穿刺铆钉枪无需额外耗材，无铆钉铆接枪更是完全省去铆钉、螺栓等配件采购成本，单条母线槽可节省耗材成本 30% 以上。

连接后无需后续打磨、补镀、涂抗氧化剂等工序，减少加工环节和材料浪费，母线槽生产废品率从传统工艺的 3% 降至 0.5% 以下。综合测算，采用盾川双枪组合方案，母线槽生产安装的综合成本可降低 25-35%。

三、分场景深化应用：覆盖母线槽全流程

1. 母线槽车间量产：批量高效，品质稳定

在母线槽外壳组装、铜排固定、接地端子安装等量产工序中，盾川双枪组合可与自动化生产线集成，支持 PLC 控制和机械臂联动，实现 “送钉 - 定位 - 压合 - 退枪” 一体化作业。针对铝镁合金外壳拼接（厚度 2-4.5mm），自穿刺铆钉枪单次铆接仅需 0.8 秒，每条母线槽外壳组装时间从 15 分钟缩短至 3 分钟，每班产量提升 4 倍以上。

无铆钉铆接枪适合复合母排连接，通过冷压咬合形成牢固结构，避免螺栓连接的锈蚀隐患，连接点平整度高，无需后续处理即可满足绝缘装配要求。设备的精准压力控制确保批量生产中连接点一致性误差≤±0.1mm，产品合格率从 97% 提升至 99.8%，大幅降低返工成本。

2. 现场安装施工：便携灵活，安全高效

在高层建筑竖井、工业厂房吊顶等现场安装场景中，盾川产品的便携性和多功能性优势凸显。工人携带单台设备即可完成整平、打孔、压铆全流程操作，无需搬运多台工具，尤其适合狭小空间作业。

针对母线槽分段连接、支架固定等需求，自穿刺铆钉枪的免打孔设计避免了现场钻孔的粉尘污染和噪音干扰，保护施工环境。锂电池供电设计让高空作业摆脱线缆束缚，操作灵活性大幅提升，施工安全风险降低 60%。在大型厂房母线槽安装中，1 名工人每天可完成 80-100 米母线槽连接，较传统工艺提升 3 倍效率。

3. 特殊场景适配：可靠耐用，适配严苛环境

在防水型母线槽、耐火母线槽等特殊产品生产中，盾川产品展现出优异的适配性。无铆钉铆接的密封结构可提升母线槽防护等级，助力产品达到 IP68 防水标准，避免钻孔导致的水汽灰尘进入风险。自穿刺铆钉枪的连接点抗腐蚀能力强，在潮湿、盐雾等恶劣环境中仍能保持稳定性能，适合户外光伏配套母线槽等应用场景。

针对大跨度母线槽（支撑间距超 6m）的连接需求，自穿刺铆钉枪的高强度连接可增强结构稳定性，避免螺栓松动导致的安全隐患。在 5000A-6300A 大电流母线槽生产中，连接点低接触电阻特性确保导电效能，温升较传统工艺降低 15-20%，保障供电安全。

四、选型指南：精准匹配母线槽场景需求

为帮助企业快速选择适配工具，盾川结合母线槽生产安装的不同场景，提供针对性选型建议：

1. 按生产模式选型

车间批量生产（外壳组装、母排连接）：推荐盾川 DC-ZC22 自动化自穿刺铆钉枪 + DC-WM20 无铆钉铆接枪组合。支持机械臂联动和 PLC 控制，适配流水线作业，压铆效率提升 5 倍，适合日产 500 条以上母线槽的量产需求。

小批量定制生产（特殊规格母线槽）：推荐盾川 DC-ZC18 便携式自穿刺铆钉枪，模具更换灵活，支持 M4-M8 全规格铆钉，无需自动化改造，性价比更高。

2. 按安装场景选型

现场安装（高层建筑、厂房吊顶）：推荐盾川 DC-ZC18P 户外增强版自穿刺铆钉枪，防护等级 IP54，耐高低温（-20℃至 60℃），续航 8 小时，适配复杂户外环境。

维修改造（旧母线槽翻新、故障处理）：推荐盾川 DC-WM18 多功能无铆钉铆接枪，兼具拆卸辅助功能，可无损分离连接点，避免对原有结构造成破坏，支架复用率达 99%。

3. 按材质与厚度选型

薄板材场景（2-3mm 铝镁合金外壳）：选择 DC-ZC18 自穿刺铆钉枪，压力范围 0-80MPa，避免过压导致板材变形。

厚板材场景（3-4.5mm 镀锌钢板外壳、铜排连接）：选择 DC-ZC22 自穿刺铆钉枪，压力范围 0-120MPa，确保连接强度。

复合母排、异种金属连接：选择 DC-WM20 无铆钉铆接枪，冷压咬合不损伤材质，适配铜 - 铝、铝 - 钢等组合。

五、实际应用案例：见证母线槽行业降本增效成果

案例一：母线槽生产企业 —— 量产效率提升 4 倍，成本降低 30%

某头部母线槽企业专注于密集型母线槽生产，此前采用螺栓搭接工艺，面临工序繁琐、效率低下、废品率高（3%）等问题。2024 年引入盾川 DC-ZC22 自动化自穿刺铆钉枪与 DC-WM20 无铆钉铆接枪组合后，生产效率大幅提升：外壳组装时间从每条 15 分钟缩短至 3 分钟，每班产量从 120 条提升至 500 条，效率提升 4 倍。

免打孔设计省去钻孔、清毛刺工序，废品率降至 0.3%，每月减少材料浪费约 8 吨；省去螺栓、抗氧化剂等耗材采购，单条母线槽生产成本降低 30%，年节省成本约 240 万元。产品连接点接触电阻稳定在 0.08Ω 以下，温升测试优于行业标准，顺利进入国内 TOP5 建筑工程供应商名录。

案例二：现场安装工程 —— 施工周期缩短 60%，人工成本减半

某建筑工程公司承接 30 层写字楼母线槽安装项目，传统工艺需 8 名工人 15 天完成，面临高空作业风险高、效率低等问题。采用 10 台盾川 DC-ZC18P 户外增强版自穿刺铆钉枪后，4 名工人 8 天即完成全部安装任务，施工周期缩短 60%，人工成本降低 50%。

设备便携性强，在竖井狭小空间操作灵活，免打孔设计避免了现场钻孔的粉尘污染，获得物业方高度认可。连接点经绝缘电阻测试（≥20MΩ）和抗震测试均达标，项目顺利通过验收，较原计划提前 5 天通电，额外获得工期奖励 50 万元。

案例三：特殊母线槽生产 —— 防护等级升级，订单增长 50%

某专注防水型母线槽的企业，此前采用焊接工艺，外壳防腐镀层易被破坏，防护等级难以稳定达到 IP68。2024 年采用盾川 DC-WM20 无铆钉铆接枪后，冷压工艺完整保留镀层，产品盐雾试验通过 1500 小时，防护等级稳定达标。

无铆钉连接的密封结构提升了防水性能，客户投诉率从 12% 降至 0.5%，订单量同比增长 50%。企业成功中标多个户外光伏电站母线槽项目，凭借可靠的防护性能和绿色生产工艺，赢得市场竞争力。

六、以创新工具赋能母线槽行业高质量发展

在电力行业智能化、绿色化发展趋势下，母线槽作为核心配电设备，对生产安装的效率、可靠性、环保性提出了更高要求。盾川自穿刺铆钉枪与无铆钉铆接枪的组合方案，以 “免打孔、多功能、高可靠、低成本” 的核心优势，精准破解传统工艺的四大瓶颈，为母线槽行业提供了全流程解决方案。

从车间量产到现场安装，从普通母线槽到特殊防水、耐火产品，盾川双枪组合覆盖全场景需求，帮助企业缩短生产周期、降低综合成本、提升产品品质，实现经济效益与环境效益的双赢。未来，盾川将持续深耕母线槽行业，针对大电流、轻量化、智能化趋势，迭代推出更具针对性的产品，以创新技术赋能行业升级。

如果您正在面临母线槽生产安装的效率、成本、品质等难题，不妨选择盾川专用铆接枪，让专业工具为您的生产赋能。盾川将提供优质产品、完善售后服务（质保 2 年、终身维护、24 小时技术支持），为您全程保驾护航！
